1. 產品概述

        PT2020 是一款電容式觸摸控制 ASIC，支持 20 通道觸摸輸入，I2C 鍵值輸出?？赏ㄟ^ I2C 調節靈敏度以及功能設置。算法帶有走線自補償功能，具有高抗干擾、寬工作電壓范圍的突出優勢。適用于小家電，智能門鎖等消費類電子產品。

2. 主要特性

    -    工作電壓范圍：2.4~5.5V
    -    工作電流：7uA（低功耗模式）@VDD=3V&CMOD=20nF
    -    20 通道觸摸輸入 I2C 鍵值輸出
    -    支持觸摸腳復用 LED，觸摸有效同步 LED 燈顯
    -    帶自適應模式可自補償修正觸摸通道差異或走線長短不一致情況
    -    CMOD 腳外接電容可整體調節靈敏度，電容越大靈敏度越高
    -    觸摸相關參數均可通過 I2C 接口獨立調節
    -    具有防水功能，當水漫或成片水珠覆蓋在觸摸面板時，按鍵仍可有效判別
    -    內置穩壓源、上電復位和低壓復位等硬件模塊
    -    內置實時環境自適應、高效數字濾波等軟件算法
    -    封裝形式：SSOP28、QFN24

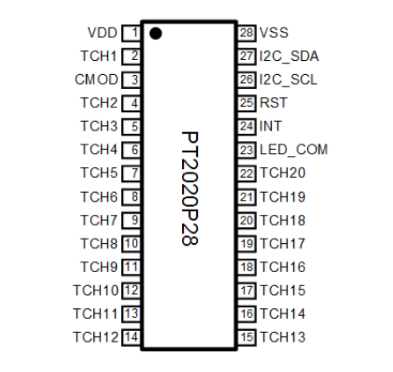

3. 封裝及引腳說明

4. 演示demo


PT2020規格書V1.2.pdf

發布日期：2025-03-28
