1.產品概述

        PT2044D 是一款單通道觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。

2.主要特性

    -    工作電壓范圍：2.4~5.5V
    -    工作溫度范圍：-40~85℃
    -    抗干擾性能優良：內置穩壓電路、上電復位、低壓復位功能及環境自適應算法等多種措施
    -    待機工作電流：典型值 2uA@VDD=3V/無負載
    -    按鍵最長響應時間：低功耗模式下約 160ms@VDD=3V
    -    可接外部電容（1~50pF）調整觸摸靈敏度
    -    輸出模式選擇（TOG）：同步輸出或鎖存輸出
    -    NMOS 輸出（QD）低電平輸出有效
    -    按鍵最長輸出時間：無窮大
    -    上電約 0.4 秒的初始化時間，此期間內不要觸摸檢測點，且此時所有功能被禁止
    -    封裝形式：SOT23-6
    -    不可應用于阻容降壓、電源紋波過大的應用場景。僅適用于電池供電且電源紋波較小的應用

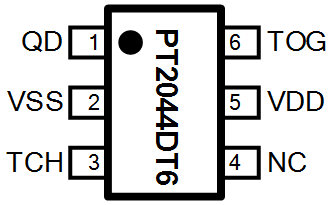

3.封裝及引腳說明
