1. 產品概述
PT8P2104 是一款RISC內核， 觸摸IO型8位MCU，其內置1K*14bit OTP ROM、72*8bit SRAM、TOUCH、TIMER、PWM、LVD等功能。主要應用于小夜燈，臺燈等消費類電子產品。
2. 主要特性
? 工作電壓
- 8MHz @2.4-5.5V
- 4MHz @1.8-5.5V
? CPU
- RISC 內核，支持64條指令，除分支指令為兩周期指令以外其余為單周期指令
- 支持5級硬件堆棧
- 指令周期可配置
- 復位向量位于000H
- 支持直接與間接數據尋址方式
- 程序存儲器OTP ROM：1K*14bit，代碼量不超過0.5K，可燒錄2次
- 數據存儲器SRAM：72*8bit
? 中斷
- 6 個中斷源：TIMER0、TIMER1、TIMER2、LVD、INT0、KEY
- 中斷向量入口地址為008H
? I/O 口
- 6 個雙向I/O端口，帶SMIT輸入，內置上拉電阻及下拉電阻
- 所有端口均支持鍵盤中斷功能
- I/O 驅動拉電流可選正常驅動或限流驅動
- I/O 輸入電壓門限2檔可選
0.7*VDD/0.3*VDD
0.45*VDD/0.2*VDD
? TOUCH
- 4 路觸摸通道輸入，采用CSR結構
- 內置2.0V LDO
- 超低功耗，抗干擾能力強
? 定時器
- TIMER0
8位定時器，支持預分頻
- TIMER1
8位自動裝載型定時器
4路PWM輸出
- TIMER2
16位自動裝載型定時器，支持單次計時模式用于觸摸檢測（觸摸庫占用，不可單獨應用）
? LVD
- 內建32檔低電壓檢測（1.8~4.8V 0.1V步進 誤差±3%）
? 保護系統及工作模式
- 4 種系統復位方式
上電復位(POR)
低壓復位(LVR)
看門狗(WDT)溢出復位
軟件復位(WRST)
- 支持3種工作模式
Normal 模式：正常工作模式
STOP模式：低功耗模式，CPU停止工作，外設停止工作
喚醒方式：TIMER0中斷、外部中斷、KEY中斷、WDT溢出
IDLE 模式：CPU停止工作，其它外設可以工作
喚醒方式：所有中斷、WDT溢出
- 內嵌LVR，復位閾值可選為： 關閉、1.8V、2.0V、2.2V、2.4V、2.7V、3.0V、3.6V（誤差 ±3%）
- 內嵌WDT，支持預分頻功能，4檔WDT溢出時間可選：8ms、16ms、128ms、256ms
? 時鐘系統
- 內部RC振蕩器
頻率：16MHz 精度：±2%
- 內部RC振蕩器
頻率：32KHz 精度：±5%
? 封裝形式
- SOP8、SOT23-6

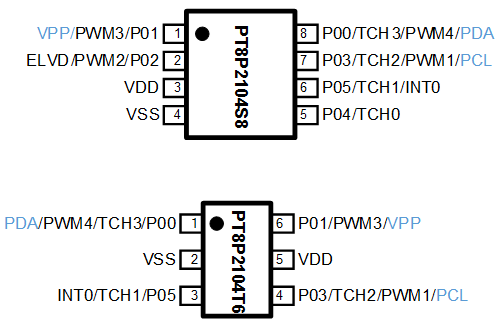

3. 管腳配置
